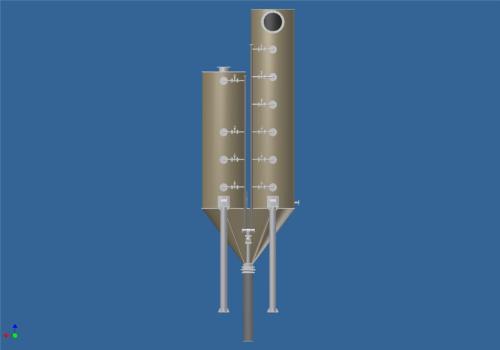

蒸發急冷塔是一個圓塔狀設備，主要通過布置在其上部的多支雙流體霧化噴槍將霧化后的水與高 溫煙氣充分混合，利用水的瞬間氣化帶走高溫煙氣的大量熱量，來實現對焚燒后的高溫煙氣進行瞬間降溫，對水的霧化主要通過壓縮空氣來實現。螺桿泵

影響蒸發急冷塔濕壁的主要因素有：噴槍及其布置位置、冷卻水量、壓縮空氣、蒸發急冷塔尺寸、高溫煙氣等。

(1)噴槍及其布置位置。一般雙流體噴槍由兩 部分組成:噴槍主體和噴頭。噴槍主體一般是套管結 構，可使2種流體分開通過，端部帶有螺紋，與噴頭 連接用。噴頭是多孔帶螺紋結構，可使2種流體按一 定比例同時通過。這2種流體以不同壓力同時互不 干擾地進人噴槍,在噴頭處相遇，通過撞擊形成細小 顆粒。由于噴頭處與蒸發急冷塔內壓差較大，霧化后 的顆粒以超音速進人蒸發急冷塔內冷卻高溫煙氣。如果噴頭上的孔由于磨損或腐蝕而變大，那么在原 霧化條件不變的情況下，實際的霧化顆粒會變大，霧化效果變差，混合后的煙氣流場和溫度分布場在蒸發急冷塔內部會發生偏移。計量泵

噴槍布置的位置直接決定霧化顆粒是否有大面積的重疊區域。如有，則重疊區域的霧化顆粒會變大，蒸發時間延長，可能出現蒸發急冷塔濕底現象。 如無，則需要看霧化顆粒對蒸發急冷塔內徑是否全覆蓋，如果不是，則會出現部分髙溫煙氣無法瞬時冷卻的工況，導致更多的二噁英生成。

(2)冷卻水量。同一型號的霧化噴槍，如果冷卻 水量超過最大設定值，就會導致噴槍的霧化顆粒變 大、霧化效果變差的現象出現。因此，在焚燒系統正常運行時，需要均衡地多投用幾只噴槍，以減小單支 噴槍的冷卻水量，改善塔內霧化冷卻效果。離心泵

(3)壓縮空氣。壓縮空氣是作為霧化風存在的。 不同的噴頭，其霧化風的壓力和冷卻水的壓力通常 具有一定的關系。為得到較好的霧化冷卻效果，可以 通過實驗來繪制霧化風和冷卻水的壓力曲線，運行 時須遵循該壓力曲線圖，合理調節霧化風和冷卻 的壓力值和流量值3

(4)蒸發急冷塔尺寸。蒸發急冷塔的尺寸必須 合理設計。如果蒸發急冷塔的內徑偏小，更易出現掛壁濕壁現象；如果蒸發急冷塔的高度偏小，更易出現 濕底現象。

(5)髙溫煙氣。由于多種因素的影響，進入焚燒 爐的物料量和熱值是變化的，二者波動較大時，焚燒 后的煙氣量也會有較大的波動，為了維持蒸發急冷塔出口溫度，冷卻水量也會出現較大波動，這時，蒸發急冷塔內的煙氣流場和溫度場會發生變化，易出 現掛壁、濕壁或濕底等現象。

除此之外，設計蒸發急冷塔時還需要考慮以下幾點內容：

(1)高溫煙氣進人蒸發急冷塔煙道的形狀：最好有5倍直徑的直管段煙道，以改善進人蒸發急冷 塔的高溫煙氣的流場分布，使其與霧化后的冷卻水 霧充分混合，且對蒸發急冷塔不濕壁；也不濕底。管道泵

(2)蒸發急冷塔內部澆注料的選材要求：耐髙 溫,耐酸堿，耐沖刷。

(3)蒸發急冷塔內部澆注料的磨損情況：由于 高溫煙氣與超音速霧化噴槍噴出的水霧撞擊混合， 塔內氣流擾動，高速混合煙氣會沖刷塔內的澆注料 表面，長久會導致塔內部局部澆注料層減薄，加快該處塔殼體的腐蝕速率。污水提升泵

(4)蒸發急冷塔外殼保溫：鑒于蒸發急冷塔殼 體溫度低于酸露點溫度而將對殼體產生酸冷凝腐蝕 的情況，需對塔外殼做保溫，使外殼溫度始終高于酸 露點腐蝕溫度。
