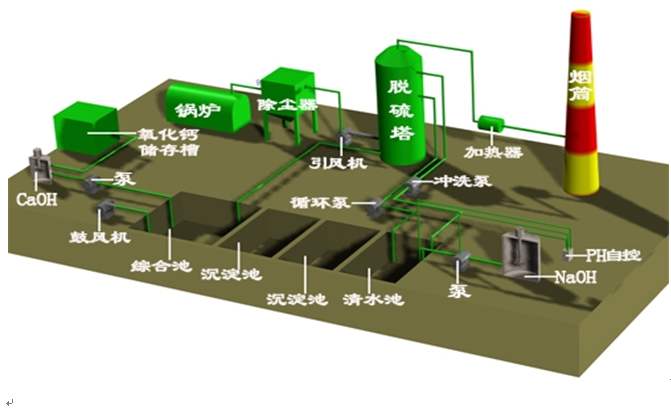

由冷凝鼓風來的煤氣首優質入H2S洗滌塔下部終冷段，用循環終冷水噴灑冷卻，將煤氣溫度冷卻至22℃左右。螺桿泵使用后的終冷水經換熱器用低溫水冷卻至22℃左右循環使用。終冷后的煤氣在塔內自下而上與自上而下.的洗滌液逆流接觸后，從脫硫塔頂部逸出。在脫硫塔中部脫硫段，用冷卻后的脫酸貧液和從脫硫塔上段來的洗滌液噴淋洗滌煤氣，脫除其中大部分。洗滌產生的脫硫富液送人脫酸蒸氨系統再生。計量泵在脫硫塔上部洗氨段，由來自洗氨塔上段的半富氨水進行噴淋，以洗滌煤氣中的NH3和H2S。煤氣由H2S洗滌塔塔頂排出后進入洗氨塔。排污泵
在洗氨塔設置堿洗段和洗氨段。堿洗段可以進—步脫除煤氣中的H2S。洗氨段由來自脫酸蒸氨的汽提水進行噴淋，以最終洗滌煤氣中的氨。因此，煤氣通過脫硫塔的三段洗滌及洗氨塔的兩段洗滌完成脫硫過程。離心泵
